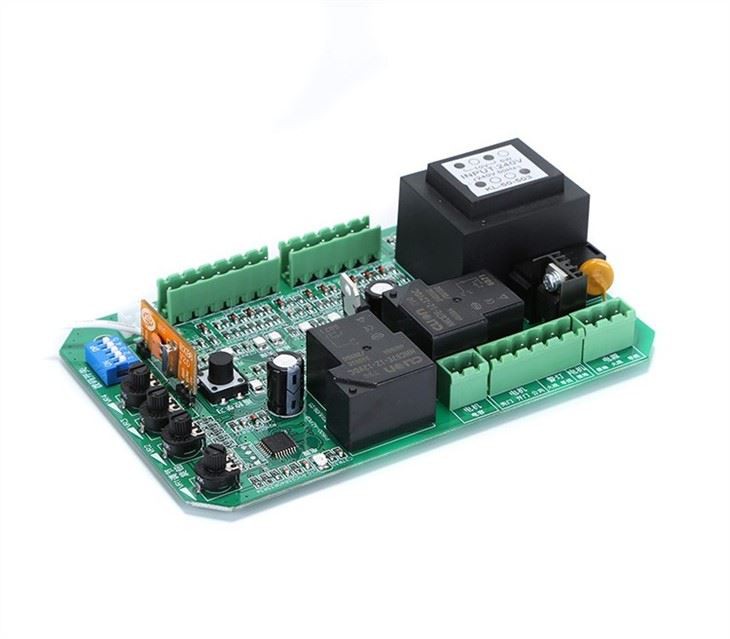

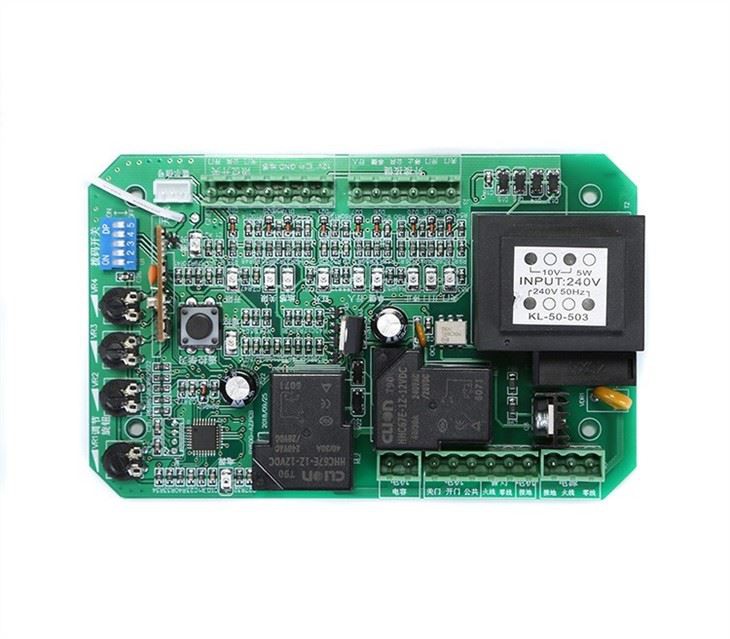

Controlador de placa inteligente
MATERIAL DA PLACA 1.110V/220 AC2.PCB -- FR-4.COMPATIBILITY--A placa de controle só é compatível com nosso controle remoto. Você pode nos perguntar antes de fazer um pedido.3.AJUSTE AUTOMÁTICO DO TEMPO DE FECHAMENTO--12s, 24s, 36s.4.CONTROLE REMOTO--Para esta placa de controle, você pode adicionar 25 controles remotos.(se você precisa do controle remoto, você pode escolhê-lo em nossa loja.) Controle de longo alcance, compatível com o sistema HOMELINK, rápido e conveniente.5.FÁCIL DE INSTALAR E CONFIGURAR--Você pode instalar e configurar por conta própria de acordo com as instruções facilmente.
Instrução de fiação:
1. Conecte L e N à fonte de alimentação de AC220V/50HZ; AC110V/60HZ; L é fio energizado, N é fio neutro e PE é fio de aterramento.
2. Conecte a LÂMPADA a D1, D2; tensão: AC220V/50HZ; AC110V/60HZ.
3. Conecte o fio do motor U ao fio do motor REV, conecte W ao fio do motor FWD e conecte V ao fio comum do motor.
4. Conecte C, C ao fio do capacitor.

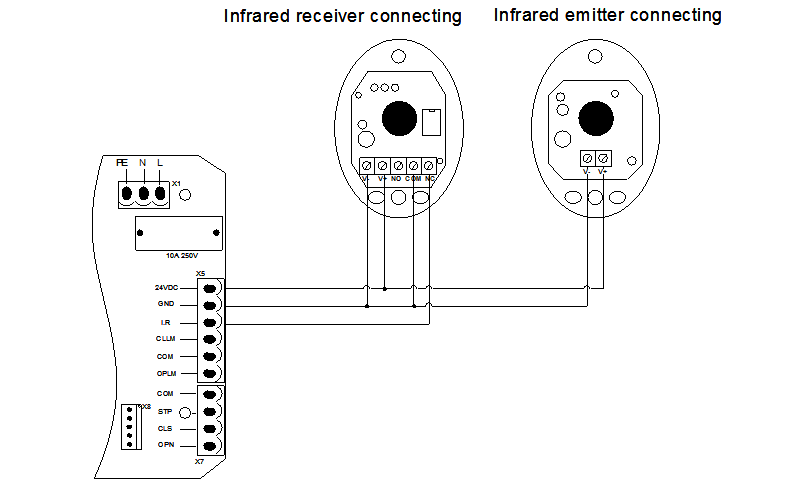

Conexão infravermelha
Função de fotocélula infravermelha: No processo de fechamento, quando o raio infravermelho da fotocélula é coberto por pessoas ou objetos durante seu alcance de detecção, o portão será aberto imediatamente para proteção de segurança.
A distância entre o receptor da fotocélula e o emissor da fotocélula deve ser superior a 2 metros, caso contrário afetará a indução da fotocélula.
Se conectar a fotocélula infravermelha, remova a conexão curta entre IR e GND no terminal X5.
Ajuste e operação
Operação de controle remoto
Controle remoto de modo de três botões: OPEN/CLOSE/STOP do motor principal são controlados por três botões separadamente no controle remoto.
Controle remoto de modo de botão único: OPEN/CLOSE/STOP do motor principal são controlados por um botão circularmente no controle remoto.

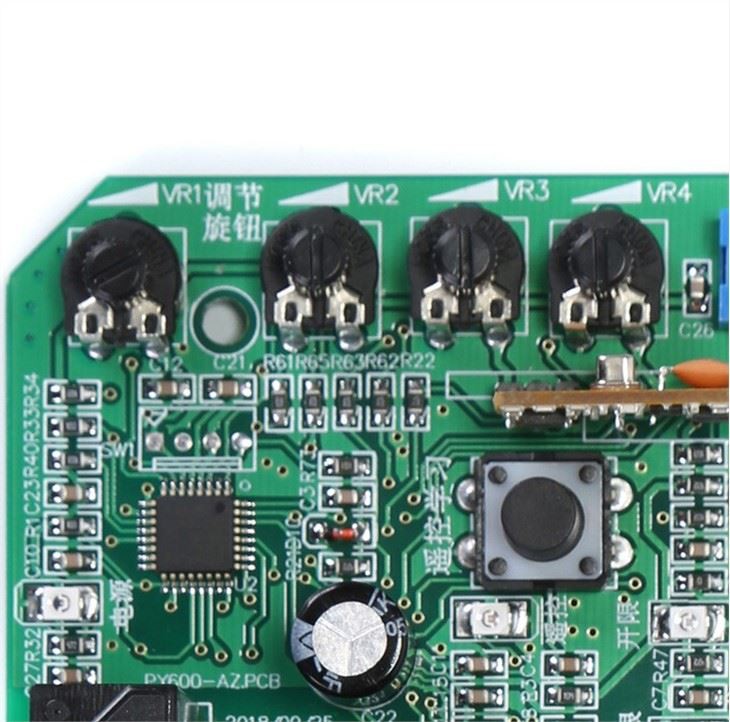

Adicione controle remoto extra (aprendizagem do controle remoto): Remova a carcaça do motor principal, retire a tampa superior da caixa de controle, pressione o botão de aprendizado AN1 na placa de controle e a luz indicadora LED2 piscará. Pressione o botão a ser aprendido no controle remoto uma vez, o LED2 estará desligado. Pressione o mesmo botão no controle remoto duas vezes, o LED2 piscará várias vezes e será desligado; aprendizado de controle remoto completo. Um máximo de 25 controles remotos podem ser aprendidos.
Excluir controle remoto: Para excluir controle remoto que foi aprendido: pressione e segure o botão de aprendizado AN1, a luz indicadora LED2 acenderá; Em seguida, solte-o até que o LED2 esteja desligado. Após as etapas, todos os controles remotos correspondentes serão excluídos.
Nota: Para desengatar o abridor do portão, mova o portão para a posição central, depois feche a embreagem e pressione o botão de abertura do interruptor externo para abrir o portão. Se o sentido de abertura do portão estiver errado, você pode mudar o sentido através do interruptor SW1 na placa de controle ou trocar as linhas de sequência de fases do motor U e W. Se o limite de abertura ou fechamento estiver errado, troque as linhas de fim de curso CLLM e OPLM na placa de controle.
